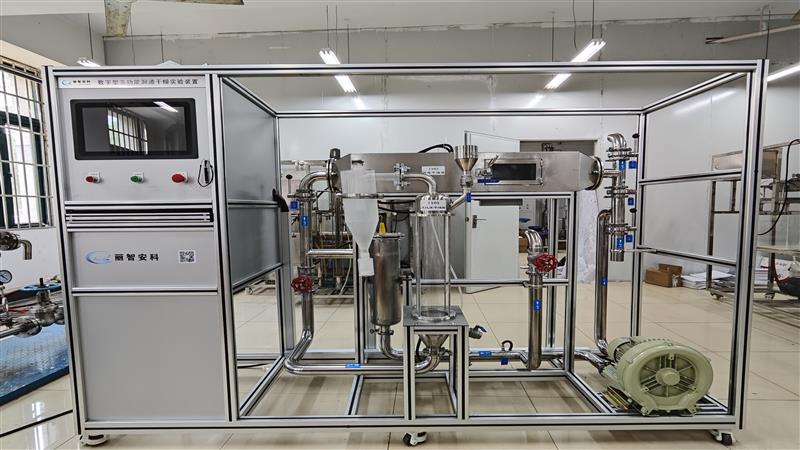

一、设备型号：LZ-DDGZ
二、装置用途
1、掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法；
2、学习物料含水量的测定方法，加深对物料临界含水量Xc的概念及其影响因素的理解；
3、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法；
4、测定不同干球温度、不同风量下的干燥曲线和干燥速率曲线。
三、装置功能
1、设备要采用高品质不锈钢型材框架，整体布局合理、美观，结构清晰，有设计层次感，具备强烈的工程化气息，能够充分体现现代化实验室概念；
2、能够测定湿物料的临界湿含量；
3、设备风量、温度可进行调节；
4、设备控制系统要求融合仪表控制和上位机软件控制系统于一体，实现手动与自动控制无干扰切换，整体设计要与现有设备设计理念、操作系统一致；
5、实验装置配套实验原理、设备流程图、操作步骤等文字说明，并提供实验装置讲解微课以及实验教学微课；
6、智能在线学习系统：在线学习系统，实现虚实结合的教学模式；
6.1智能题库板块，具备远程理论学习、试卷制作、答题操作、考试成绩统计。老师分类别建立题库，自主选择试卷题型如选择题，判断题等，自主设置题型权重及分值，试卷自动生成，考试成绩自动统计；
6.2 音视频资源板块，动画视频通过现代化三维建模手段，动画视频配有全流程语音讲解，达到声情并茂的效果。
7、实验信息管理系统功能：能同时连接多种实验装置，根据需要自由切换当前监测装置，与装置现场的工业组态软件操作界面实时同步数据显示，实验记录数据同步，装置报警同步提示。
8、提供配套的组态控制界面、工艺仿真软件、设备布局图、实验指导书和设备说明书、设备运行测试报告。
四、装置基本配置
1、外形尺寸：采用高品质不锈钢型材框架，带水平调节型脚轮，设备尺寸：长×宽×高=1800×600×1700mm；
2、洞道干燥器：304不锈钢，长度900mm，空气流通的横截面积0.035 ㎡。前后内置空气均布器，耐高温透明视窗；
3、空气加热器：304不锈钢材质，加热功率3.0KW，自动控温，控温稳定，手自无干扰切换；
4、离心风机：低噪音风机，电压220V，风量0-11m3/min，1.5kPa；
5、空气流量计：304不锈钢材质，配压差传感器0～10KPa；
6、温度测量：Pt100铂电阻温度传感器，测量干球温度、湿球温度，显示分度0.1℃，精度B级；
7、称重测量：最大称重300g，精度0.1g；实验过程中称量数据稳定，数据波动不超过0.3g；
8、管路：304不锈钢材质，壁厚2.5mm；
9、阀门：304不锈钢蝶阀；
10、操作条件：空气流量：40--100 m3/h、干燥介质温度可达100℃、常压操作；
11、设备用电：220V，功率≤4.0kW；
12、电器：接触器、开关、漏电保护空气开关；
13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算；
14、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式；
15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式；
16、显示终端：触摸式操作，可安装控制软件，设备操作终端参数：主机：2.4G低功耗处理器，配备SSD硬盘（64G）。显示：15.6寸全高清LED液晶屏，1920×1080分辨率，高品质电容触摸屏，完美支持主动式互动体验。Wifi：802.11a/g/n，4G LTE:支持全网通接口：USB3.01，USB2.03，RS2323，RJ451，VGA1。操作系统：支持Windows7/8/10；
17、仪表柜：测控、电器设备集成在实验架上；
18、智能仪表控制系统：智能仪表采集及控制，能实时显示现场远传仪表数值；
19、实验讲解系统：品牌：互世达，HYCM-65，65寸触屏一体机，红外触摸双系统配置，win系统，i5-4G-128G，安卓系统2G-16G,配送移动支架和触摸笔；
20、装置配套有在线教学系统（智能学习系统），提供4个教师端帐号和6个教学班学生学习帐号，系统永久免费使用和升级。
