一、设备型号：LZ-HYGL
二、装置用途
1、了解可洗暗流式板框过滤机的结构、板框排列顺序及操作；
2、测定一定条件下的恒压过滤常数和比阻，测定不同压力下滤饼的压缩指数；
3、学习洗涤速率测定方法及操作。
三.装置功能
1、设备采用高品质不锈钢型材框架，整体布局合理、美观，结构清晰，有设计层次感，具备强烈的工程化气息，能够充分体现现代化实验室概念；
2、设备具有洗涤过程，能学习洗涤速率测定方法及操作；

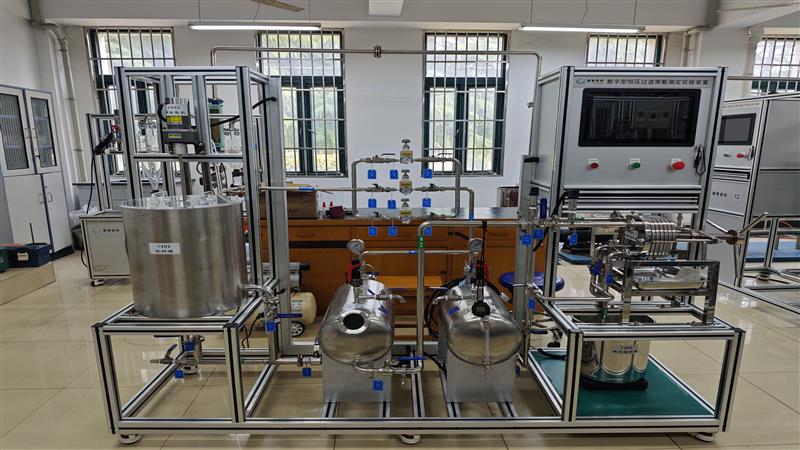

3、实验装置由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用气流搅拌（可选配电动搅拌装置）、气体加压输送物料方法，用压缩空气将物料压入过滤机，工程化概念强；
4、设备控制系统融合仪表控制和上位机软件控制系统于一体，实现手动与自动控制无干扰切换，整体设计要与现有设备设计理念、操作系统一致；
5、实验装置配套实验原理、设备流程图、操作步骤等文字说明，并提供实验装置讲解微课以及实验教学微课；
6、智能在线学习系统：实现虚实结合的教学模式；
6.1 智能题库板块，具备远程理论学习、试卷制作、答题操作、考试成绩统计。老师分类别建立题库，自主选择试卷题型如选择题，判断题等，自主设置题型权重及分值，试卷自动生成，考试成绩自动统计；
6.2 音视频资源板块，动画视频通过现代化三维建模手段，动画视频配有全流程语音讲解，达到声情并茂的效果。
7、实验信息管理系统功能：能同时连接多种实验装置，根据需要自由切换当前监测装置，与装置现场的工业组态软件操作界面实时同步数据显示，实验记录数据同步，装置报警同步提示；
8、提供配套的组态控制界面、工艺仿真软件、设备布局图、实验指导书和设备说明书、设备运行测试报告；
四.主要配置及参数
1、外形尺寸：采用高品质不锈钢型材框架，带水平调节型脚轮，设备尺寸：长×宽×高=2000×600×1800mm；
2、配料釜：304不锈钢材质，容积40L,配机械搅拌装置，可采用气动搅拌或电动搅拌（调速电机：搅拌器转速：0-200r/min，变频调速）；
3、耐压料液罐：304不锈钢材质，容积40L，压力0.6MPa，配安全阀；
4、板框过滤器：304不锈钢卫生级板框，2块过滤板，1块洗涤板，2块框，过滤压力：0~0.4MPa，过滤面积：0.045㎡，配600－800目工业滤布；
5、清水槽：304不锈钢材质，容积20L，槽顶部设有安全阀；
6、滤液接收槽：304不锈钢材质，容积20L；
7、空压机：电压220V，功率550W，最大压力0.7MPa，储气罐容积30L；
8、压力测量：压力传感器，压力范围0~0.4MPa，4~20ma输出，精度0.5级；
9、压力表：指针式压力表，耐震，压力范围0~0.4MPa；精度1.5级；
10、气动调压阀：精密型气动调压阀，测量范围0.01~0.5MPa，手动或自动调节；
11、管路：304不锈钢材质，壁厚2.5mm；
12、阀门：304不锈钢闸阀、球阀；
13、操作参数：过滤压力：0～0.4MPa；温度：0--50℃；可实现洗涤操作；
14、设备用电：220V，功率1.0kW；
15、电器：接触器、开关、漏电保护空气开关；
16、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算；
17、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式；
18、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式；
19、显示终端：触摸式操作，可安装控制软件，设备操作终端参数：主机：2.4G低功耗处理器，配备SSD硬盘（64G）。显示：15.6寸全高清LED液晶屏，1920×1080分辨率，高品质电容触摸屏，支持主动式互动体验。Wifi：802.11a/g/n，4G LTE:支持全网通接口：USB3.01，USB2.03，RS2323，RJ451，VGA1。操作系统：支持Windows7/8/10；
20、仪表柜：测控、电器设备集成在实验架上；
21、实验讲解系统：品牌：互世达，HYCM-65，65寸触屏一体机，红外触摸双系统配置，win系统，i5-4G-128G，安卓系统2G-16G,配送移动支架和触摸笔；
22、装置配套有在线教学系统（智能学习系统），提供4个教师端帐号和6个教学班学生学习帐号，系统永久免费使用和升级；
23、智能仪表控制系统：智能仪表采集及控制，能实时显示现场远传仪表数值。
